उत्पाद वर्णन

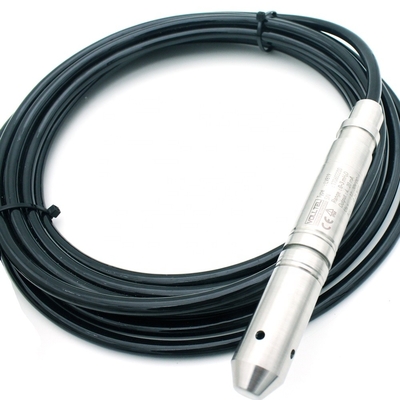

APT310 स्तर ट्रांसमीटर में विशेष संरचना और अनुप्रयोग हैं।इसमें उच्च सटीकता, छोटी मात्रा, स्थिरता, घर्षण, तेल, एसिड और क्षार और उच्च तीव्रता वाले गैस लीड केबल के प्रतिरोध से यह सुनिश्चित होता है कि यह विभिन्न अवसरों की माप आवश्यकताओं को पूरा कर सकता है।यह व्यापक रूप से सीवेज, नदी और झीलों के उपचार के साथ-साथ चैनल, बड़ी नदियों, एल जलाशयों और समुद्र तट की निगरानी में उपयोग किया जाता है। इस उत्पाद को आंतरिक सुरक्षा प्रमाणीकरण, विस्फोट प्रूफ प्रमाणीकरण और सीई प्रमाणीकरण मिला है। दो-तार परिधि का नेतृत्व नहीं है- ध्रुवीयता
विशेषताएं
*316L स्टेनलेस स्टील डायाफ्राम
*MEAS TE प्रेशर सेल, 0.25% FS, 0.5% FS
*व्यास की लंबाई केवल Ø19 मिमी
*स्तर 50cm से 600m . तक है
*मजबूत विरोधी हस्तक्षेप, दीर्घकालिक स्थिरता
*आईपी68 पूर्ण मुहरबंद प्लास्टिक निविड़ अंधकार डिजाइन
* वाइड रेंज, गेज के लिए उपलब्ध, निरपेक्ष और सील गेज प्रकार
*-35 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस वाइड वर्किंग टेम्प स्कोप
* कम समशीतोष्ण -30 डिग्री सेल्सियस पर लंबे समय तक काम करना
*ईएमआई / आरएफआई अस्वीकृति * वोल्टेज से अधिक, रिवर्स पोलारिटी और शॉर्ट सर्किट संरक्षण
*ग्राहक पु, पीई या पीटीएफई केबल लंबाई को अनुकूलित कर सकते हैं
|
APT300 सीरीज प्रेशर सेंसर की विशेषता
|
||||
|
1
|
जर्मनी प्रौद्योगिकी सिरेमिक सेंसर, 10 साल का डिज़ाइन
|
|||
|
2
|
सर्किट में Ti विशेष एकीकृत प्रसंस्करण चिप का उपयोग किया जाता है
|
|||
|
3
|
स्वचालित तापमान मुआवजा -40 ~ 80
|
|||
|
4
|
सुपीरियर लॉन्ग टर्म स्टेबिलिटी, लो टेम्परेचर ड्रिफ्ट, हाई सेंसिटिविटी
|
|||
|
5
|
एकाधिक विद्युत कनेक्शन वैकल्पिक, आसान स्थापना हैं
|
|||
|
7
|
वाइड रेंज, गेज के लिए उपलब्ध, निरपेक्ष और सील गेज प्रकार
|
|||
|
8
|
एचवीएसी सिस्टम · ऊर्जा और जल उपचार
|
|||
|
9
|
ईएमआई/आरएफआई अस्वीकृति
|
|||
आकार की जानकारी
निर्माण विशिष्टता
परिवेश का तापमान: 25 डिग्री सेल्सियस (जब तक निर्दिष्ट न हो)
|
पैरामीटर
|
आंकड़े
|
||||||
|
दबाव की श्रेणी
|
0~0.01....10MPa / 0-0.5M.......500mH2O
|
||||||
|
दबाव प्रकार
|
गेज (जी), निरपेक्ष (ए)
|
||||||
|
उच्च्दाबाव
|
200% एफएस
|
||||||
|
बर्स्टिंग प्रेशर
|
300% एफएस
|
||||||
|
इलेक्ट्रॉनिक तार
|
2 तार
|
3 तार
|
|||||
|
उत्पादन में संकेत
|
4~20mA
|
0~5वीडीसी
|
1~5वीडीसी
|
0~10वीडीसी
|
0.5~4.5VDC
|
0.5 ~ 4.5 वी रेडियो मीट्रिक
|
RS485 मोडबस आरटीयू
|
|
बिजली की आपूर्ति
|
12 ~ 30VDC, विशिष्ट मूल्य: 24VDC
|
10 ~ 30 वीडीसी
|
10 ~ 30 वीडीसी
|
12 ~ 30 वीडीसी
|
5 वी डीसी
|
5 वी डीसी ± 5%
|
10-30VDC╱
3-5VDC |
|
शुद्धता
(सहित: गैर-रैखिकता, दोहराव, हिस्टैरिसीस, शून्य बहाव, पूर्ण बहाव) |
0.1% एफएस ≤0.15% ≤0.2% एफएस ≤0.25% एफएस (टाइप।) ≤0.5% एफएस (अधिकतम)
|
||||||
|
दीर्घकालिक स्थिरता
|
≤0.2% एफएस / वर्ष
|
||||||
|
कार्य अस्थायी
|
-25 ℃ ~ 85 ℃ -40 ℃ ~ 100 ℃ (अनुकूलित)
|
||||||
|
भंडारण अस्थायी
|
-40 ℃ ~ 125 ℃
|
||||||
|
तापमान प्रतिकरण
|
-10 ℃ ~ 80 ℃ (मानक)
|
||||||
|
तापमान शून्य का गुणांक
|
± 0.1% एफएस / डिग्री सेल्सियस
|
||||||
|
अवधि का अस्थायी गुणांक
|
± 0.05% एफएस / डिग्री सेल्सियस
|
||||||
|
इन्सुलेट प्रतिरोध
|
100एमΩ@250वीडीसी
|
||||||
|
मध्यम संगत
|
पानी या 316L स्टेनलेस स्टील के साथ संगत
|
||||||
|
शॉर्ट सर्किट संरक्षित
|
हां
|
||||||
|
रिवर्स पोलरिटी प्रोटेक्शन
|
हां
|
||||||
|
इलेक्ट्रॉनिक कनेक्शन
|
फिक्स्ड केबल और वाटर प्रूफ IP68
|
||||||
|
दबाव इंटरफ़ेस
|
पण दबाव;मुहरबंद पण और निरपेक्ष opional
|
||||||
|
दबाव झिल्ली की सामग्री
|
316L स्टेनलेस स्टील
|
||||||
|
प्रतिक्रिया समय (10% ~ 90%)
|
≤10msec (90% FS तक बढ़ जाता है)
|
||||||
|
कंपन शॉक
|
10g/5~2kHz, कुल्हाड़ियों X/Y/Z/20g आधा साइन 11ms
|
||||||
|
जलरोधक
|
आईपी68
|
||||||
|
केबल वैकल्पिक
|
पीई केबल (पानी के सबूत);पुर केबल (तेल सबूत);PTFE केबल (एंटी-संक्षारक)
|
||||||
|
प्रमाणपत्र स्वीकृति
|
सीई प्रमाणपत्र उपलब्ध है।
|
||||||
|
ईएमसी मानक
|
एन 61326-1:2013;एन 61326-2-3:2013 एन 61000-6-2:2005;EN61000-6-4:2007+A1
|
||||||
|
वज़न
|
शुद्ध वजन लगभग 0.35 किलो है, पूर्ण पैकिंग वजन लगभग 1.0 किलो है (2 मीटर केबल शामिल है)
|
||||||
सामान्य स्थापना विधि का योजनाबद्ध आरेख
1.गहरा कुआं स्तर माप
उत्पादन की प्रक्रिया
पैकेजिंग और शिपिंग
पूछताछ की जानकारी
आपको सबसे उपयुक्त दबाव ट्रांसमीटर की सिफारिश करने और सटीक उद्धरण देने के लिए, कृपया निम्नलिखित जानकारी प्रदान करें और जब आप पूछताछ करने जा रहे हों तो इसे हमारी बिक्री पर भेजें, धन्यवाद!
