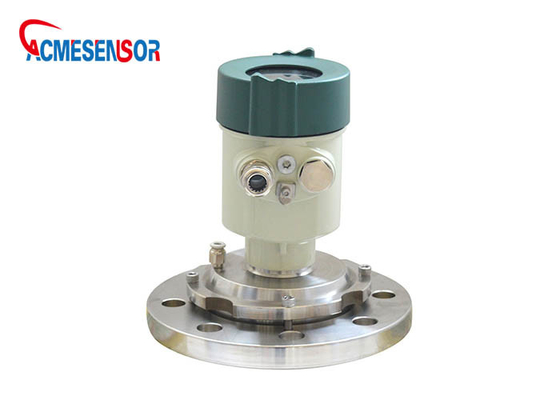

Acmesensor 80G सतत आवृत्ति मॉड्यूलेशन वेव रडार स्तर मीटर
80G सतत आवृत्ति मॉड्यूलेशन वेव रडार स्तर मीटर
उत्पाद वर्णन:
क्या है रडार स्तर मीटर की विशेषताएं?
सेंसर 26G उच्च आवृत्ति रडार स्तर माप उपकरण है, अधिकतम दूरी को 70 मीटर तक मापें।एंटीना को और अधिक अनुकूलित किया जा रहा है, तेजी से नया माइक्रोप्रोसेसर उच्च गति सिग्नल प्रोसेसिंग हो सकता है, जिससे उपकरण रिएक्टरों, ठोस-राज्य भंडारण बिन और कुछ जटिल माप स्थितियों में उपयोग किया जा सकता है।
श्रृंखला एफएमसीडब्ल्यू रडार है जो 76-81 गीगाहर्ट्ज पर काम कर रही है, जिसकी अधिकतम माप सीमा 120 मीटर और न्यूनतम अंधा क्षेत्र 8 सेमी है।यह 4-तार और 2-तार अनुप्रयोगों का समर्थन करता है।उच्च परिचालन आवृत्ति और कम तरंग दैर्ध्य इसे ठोस अनुप्रयोगों के लिए आदर्श बनाते हैं, जिनमें अत्यधिक धूल और उच्च तापमान + 200 ℃ शामिल हैं।रडार में एक इलेक्ट्रॉनिक सर्किट होता है जो लेंस एंटेना से जुड़ा होता है और त्वरित और आसान स्थिति के लिए निकला हुआ किनारा होता है।
उत्पाद पैरामीटर
|
आवृत्ति
|
76GHz ~ 81GHz, 5GHz FMCW बैंडविड्थ
|
|
माप सीमा
|
x0: 0.3 मीटर ~ 60m
x1: 0.08m~30m x2: 0.6m ~ 120m |
|
माप की सटीकता
|
± 1 मिमी
|
|
बीम कोण
|
3°/6°
|
|
न्यूनतम मापा ढांकता हुआ स्थिरांक
|
>=2
|
|
शक्ति
|
15~28वीडीसी
|
|
सिग्नल आउटपुट
|
2x: 4 ~ 20mA या RS-485
3x: 4 ~ 20mA |
|
फॉल्ट आउटपुट
|
3.8mA, 4mA, 20mA, 21mA, होल्ड
|
|
दीवार
|
एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील
|
|
एंटीना प्रकार
|
लेंस एंटीना / संक्षारक रोधी एंटीना / क्वार्ट्ज द्वारा पृथक निकला हुआ किनारा;
|
|
प्रक्रिया तापमान
|
टी0: -40 ~ 85 ℃;टी 1: -40 ~ 200 ℃;टी 2: -40 ~ 500 ℃;T3:-40~1000℃
|
|
प्रक्रिया दबाव
|
-0.1~2MPa
|
|
उत्पाद का आकार
|
Ø100 * 270 मिमी
|
|
केबल प्रविष्ट
|
एम 20 * 1.5
|
|
अनुशंसित केबल
|
AWG18 या 0.75mm²
|
|
सुरक्षा वर्ग
|
आईपी67
|
|
धमाका प्रूफ ग्रेड
|
एक्सडियाआईआईसीटी6
|
|
इंस्टॉलेशन तरीका
|
धागा या निकला हुआ किनारा
|
उत्पाद की विशेषताएँ
अनुप्रयोग:
