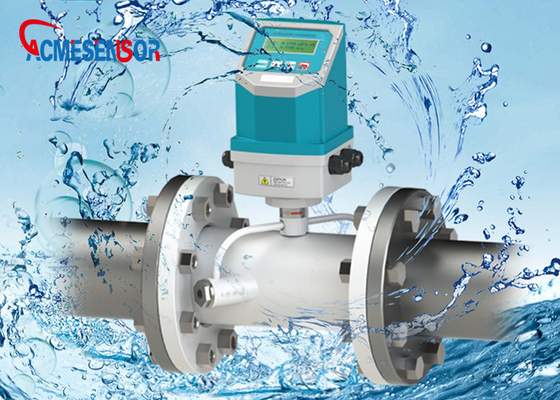

AUF803 फिक्स्ड माउंटेड क्लैंप पाइप टाइप अल्ट्रासोनिक फ्लो मीटर
उत्पाद वर्णन
अल्ट्रासोनिक फ्लो मीटर क्या नया उत्पाद सुरक्षा वर्ग की विश्वसनीयता विकसित करने के लिए JJG1030-2007 मानक के अनुसार कड़ाई से डिजाइन किया गया है।अल्ट्रासाउंड ट्रांसमिट टाइम सिद्धांत DN15 से DN6000 तक माप सीमा बनाता है।
फायदे में उच्च सटीकता, मजबूत विरोधी हस्तक्षेप, विश्वसनीयता और स्थिरता, एकाधिक इंटरफ़ेस शामिल हैं।प्रत्येक भाग IP68 को प्राप्त कर सकता है, किसी भी गंभीर वातावरण में मीटर के काम को सक्षम कर सकता है।
विशेषता
विस्तार से दिखाएँ IP68 अल्ट्रासोनिक फ्लो मीटर
एकीकृत अल्ट्रासोनिक प्रवाहमापी में (π प्रकार + मानक निकला हुआ किनारा प्रकार) होता है
π इनलाइन अल्ट्रासोनिक फ्लो मीटर टाइप करें (DN15mm-DN32mm)
मानक इनलाइन अल्ट्रासोनिक फ्लो मीटर (DN40mm-DN1000mm)
विशिष्टता IP68 अल्ट्रासोनिक फ्लो मीटर
| मद | सिद्धांत और पैरामीटर | |
| कनवर्टर | सिद्धांत | आईईईई754 . के अनुसार ट्रांजिट-टाइम, 4 बाइट फ्लोटिंग-पॉइंट ऑपरेशन |
| शुद्धता |
इनलाइन प्रकार: प्रवाह मीटर: ±0.5%;गर्मी मीटर:±1.0% प्रकार पर क्लैंप: फ्लो मीटर: ±1.0%;गर्मी मीटर:±2.0% सम्मिलन प्रकार: प्रवाह मीटर: ±1.0%;गर्मी मीटर:±2.0%
|
|
| कार्यवाही |
चुंबकीय बार टच या फिगर टच के साथ 4-कुंजी हेरफेर; सिमुलेशन कीबोर्ड सॉफ्टवेयर |
|
| उत्पादन |
एक तरह से 4-20mA एनालॉग आउटपुट एक तरह से OCT पल्स सिग्नल आउटपुट एक तरह से रिले आउटपुट |
|
| इनपुट |
3 रास्ता 4-20mA एनालॉग इनपुट, सटीकता: 0.1%; तापमान, प्रेस और तरल स्तर का अधिग्रहण संकेत 3-वायर्ड PT100 . को जोड़कर गर्मी माप प्राप्त करें तापमान सेंसर |
|
| डेटा इंटरफ़ेस | आरएस 485 सीरियल इंटरफ़ेस, कंप्यूटर द्वारा अपग्रेड किया गया, मोडबस संचार प्रोटोकॉल का समर्थन करता है | |
| विशेष केबल | मुड़-जोड़ी परिरक्षित केबल और केबल की लंबाई 50 मीटर से अधिक नहीं होनी चाहिए। RS 485 इंटरफ़ेस का चयन करने पर ट्रांसमिशन दूरी 1 किमी प्राप्त कर सकती है | |
| पाइपलाइन | पाइप सामग्री | स्टील, स्टेनलेस, तांबा, सीमेंट, परमवीर चक्र, एल्यूमीनियम, कांच स्टील, कच्चा लोहा; |
| पाइप का व्यास | DN15mm-DN6000mm | |
| सीधी पाइपलाइन |
ट्रांसड्यूसर स्थापना बिंदु होना चाहिए: अपस्ट्रीम ट्रांसड्यूसर से 10 व्यास 'सीधी पाइपलाइन, 5 व्यास' डाउनस्ट्रीम ट्रांसड्यूसर से सीधी पाइपलाइन; पंप से 30 व्यास की सीधी पाइपलाइन |
|
|
मापने मध्यम
|
तरल प्रकार |
एकल तरल जो ध्वनि तरंग का संचालन कर सकता है, जैसे पानी, समुद्री जल, सीवेज, संयंत्र अपशिष्ट, रसायन, शराब, बियर, तेल आदि। |
| द्रव तापमान | -30 ℃-160℃ | |
| गंदगी | मैं10000ppm, छोटे बुलबुले के साथ | |
| द्रव वेग | 0m/s-7m/s | |
|
काम कर रहे पर्यावरण |
तापमान | कनवर्टर: -20 ℃-60℃;ट्रांसड्यूसर: -30℃-160℃ |
| नमी | कनवर्टर और ट्रांसड्यूसर दोनों पानी के नीचे काम कर सकते हैं, पानी के नीचे गहराई ≤2 मी (पूरी तरह से सील करने के बाद) | |
| बिजली की आपूर्ति | DC8-36V; AC85-264V (वैकल्पिक) | |
| बिजली की खपत | 1.5W | |
सेंसर विकल्प
सामान्य प्रश्न
प्रश्न: क्या आप ओडीएम और OEM सेवा स्वीकार कर सकते हैं?
एक: हम पेशेवर सभी मदों के लिए OEM और ODM सेवा प्रदान करते हैं।
प्रश्न: क्या मुझे नमूने मिल सकते हैं?
ए: हां, हमारे पास स्टॉक में सामग्री है ताकि हम जितनी जल्दी हो सके नमूने प्राप्त कर सकें।
प्रश्न: मैग्नेट की गुणवत्ता के बारे में कैसे?
ए: हमारे पास आईएसओ, सीई और रोश का प्रमाणीकरण है, हम आपको हमारी कंपनी का प्रमाणन परीक्षण भेज सकते हैं।
प्रश्न: कीमत कैसी है?
ए: जैसा कि हम मानते हैं कि गुणवत्ता सबसे महत्वपूर्ण है, हम उचित गुणवत्ता वाले अल्ट्रासोनिक स्तर सेंसर प्रदान करेंगे जो हम उचित कर सकते हैं
कीमत।
प्रश्न: क्या आप मुझे सबसे कम समय प्रदान कर सकते हैं?
ए: हमारे पास हमारे स्टॉक में सामग्री है, अगर आपको वास्तव में ज़रूरत है, तो आप हमें बता सकते हैं और हम आपको संतुष्ट करने के लिए अपनी पूरी कोशिश करेंगे।
प्रश्न: मैं अपने सेंसर कैसे प्राप्त कर सकता हूं? / परिवहन के साधन क्या हैं?
ए। हम एक्सप्रेस द्वारा मुख्य डिलीवरी सामान: डीएचएल, फेडेक्स, यूपीएस, टीएनटी, आदि या संकेतक द्वारा रसद
Q. कैसे ऑर्डर करें?
ए। आपको सबसे उपयुक्त रडार स्तर सेंसर की सिफारिश करने और सटीक उद्धरण बनाने के लिए, कृपया निम्नलिखित जानकारी प्रदान करें और जब आप पूछताछ करने जा रहे हों तो इसे हमारी बिक्री पर भेजें, धन्यवाद!
1. आपका माध्यम क्या है?पानी, तेल या अन्य?
2. स्तर सीमा: 0-10 मीटर, या अन्य?
3. आउटपुट सिग्नल: 4-20mA, RS485 या अन्य?
